Как выбрать серверный шкаф: 7 параметров, которые проверяют до закупки
Серверный шкаф подбирают под конкретный состав оборудования. Важно заранее понимать, какие серверы, СХД, коммутаторы, распределители питания и кабели будут установлены внутри. Иначе шкаф может формально подходить по описанию, но создать проблемы при монтаже и подключении.
В статье разберем 7 параметров, которые стоит проверить до закупки серверного шкафа для серверной комнаты или ЦОДа. Материал поможет инженеру, системному администратору, закупщику или тендерному специалисту собрать исходные данные для технического задания, запроса спецификации и сравнения предложений от поставщиков.
Если вы еще выбираете тип самого сервера, сначала посмотрите материал про форм-факторы Tower, Rack и Blade. Здесь разбираем следующий этап: как подобрать шкаф или стойку под уже понятный состав оборудования.
В этой статье:
- Какие данные нужны до выбора шкафа
- Семь параметров выбора серверного шкафа
- Типы шкафов под разные сценарии
- Чек-лист: частые ошибки при закупке
- Что указать в техническом задании
- Вывод: сначала состав стойки, затем параметры шкафа
- Вопросы и ответы

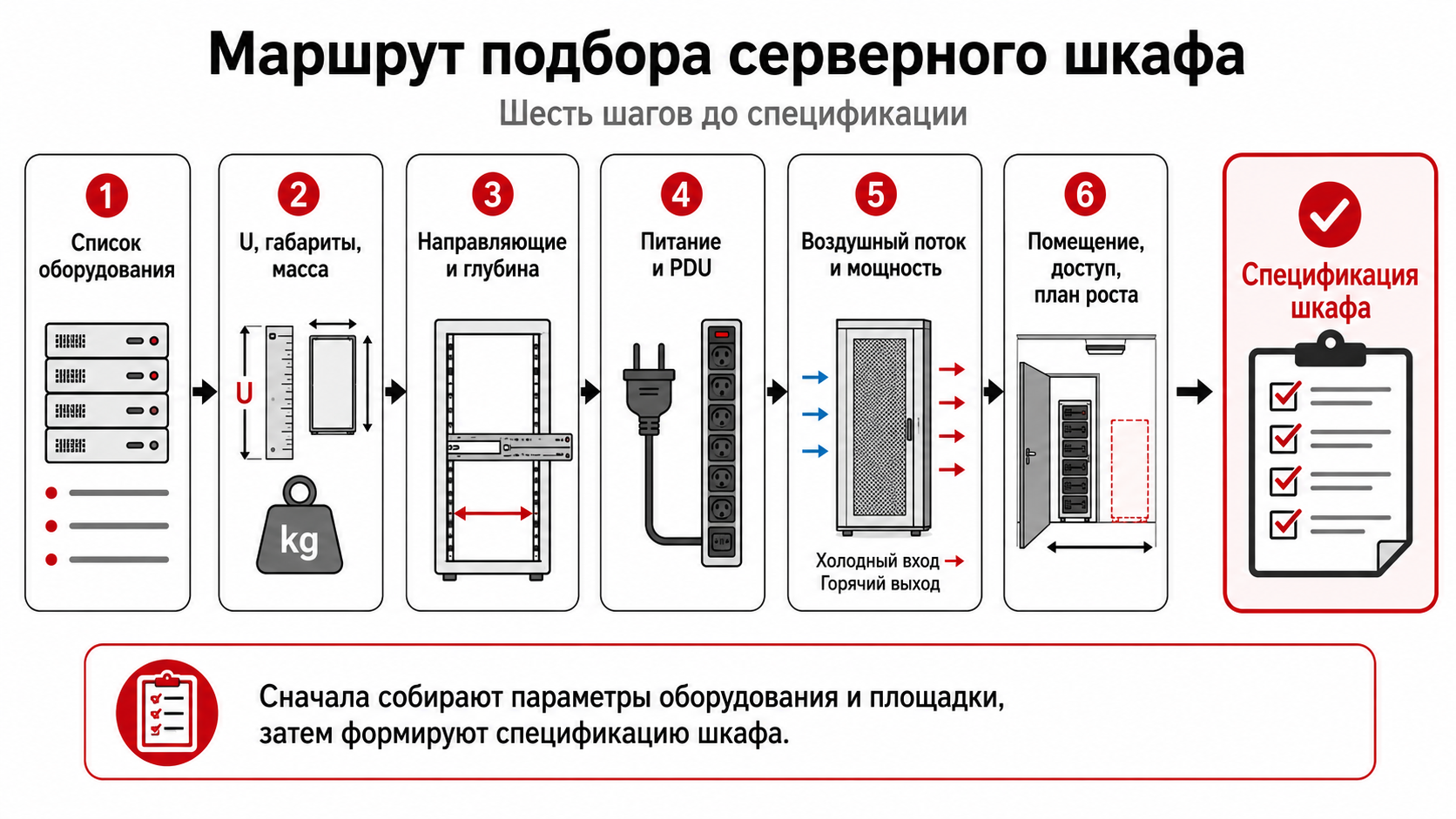

Какие данные нужны до выбора шкафа
| Шаг | Что проверить | Результат |
| 1 | Проверьте высоту и запас по месту | Определен требуемый размер шкафа по U: под оборудование, распределители питания, кабельные органайзеры и резерв под расширение |
| 2 | Проверьте монтажную совместимость | Подтверждено, что оборудование, направляющие, крепеж и монтажные профили подходят друг к другу |
| 3 | Проверьте глубину шкафа и направляющие | Понятна минимальная полезная глубина шкафа с учетом серверов, направляющих, задних разъемов, кабельного рукава, распределителей питания и задней двери |
| 4 | Проверьте допустимую нагрузку | Сверена масса оборудования с паспортной нагрузкой шкафа; тяжелые устройства запланированы в нижней части |
| 5 | Проверьте питание и распределение нагрузки | Определены распределители питания, типы розеток, число подключений, схема резервирования и запас по мощности |
| 6 | Проверьте охлаждение и воздушный поток | Понятны требования к дверям, заглушкам, размещению оборудования и прокладке кабелей, чтобы воздух проходил через оборудование без препятствий |
| 7 | Проверьте кабели и доступ для обслуживания | Понятны требования к переднему и заднему доступу, кабельным трассам, дверям, боковым панелям и обслуживанию после монтажа |
Семь параметров выбора серверного шкафа

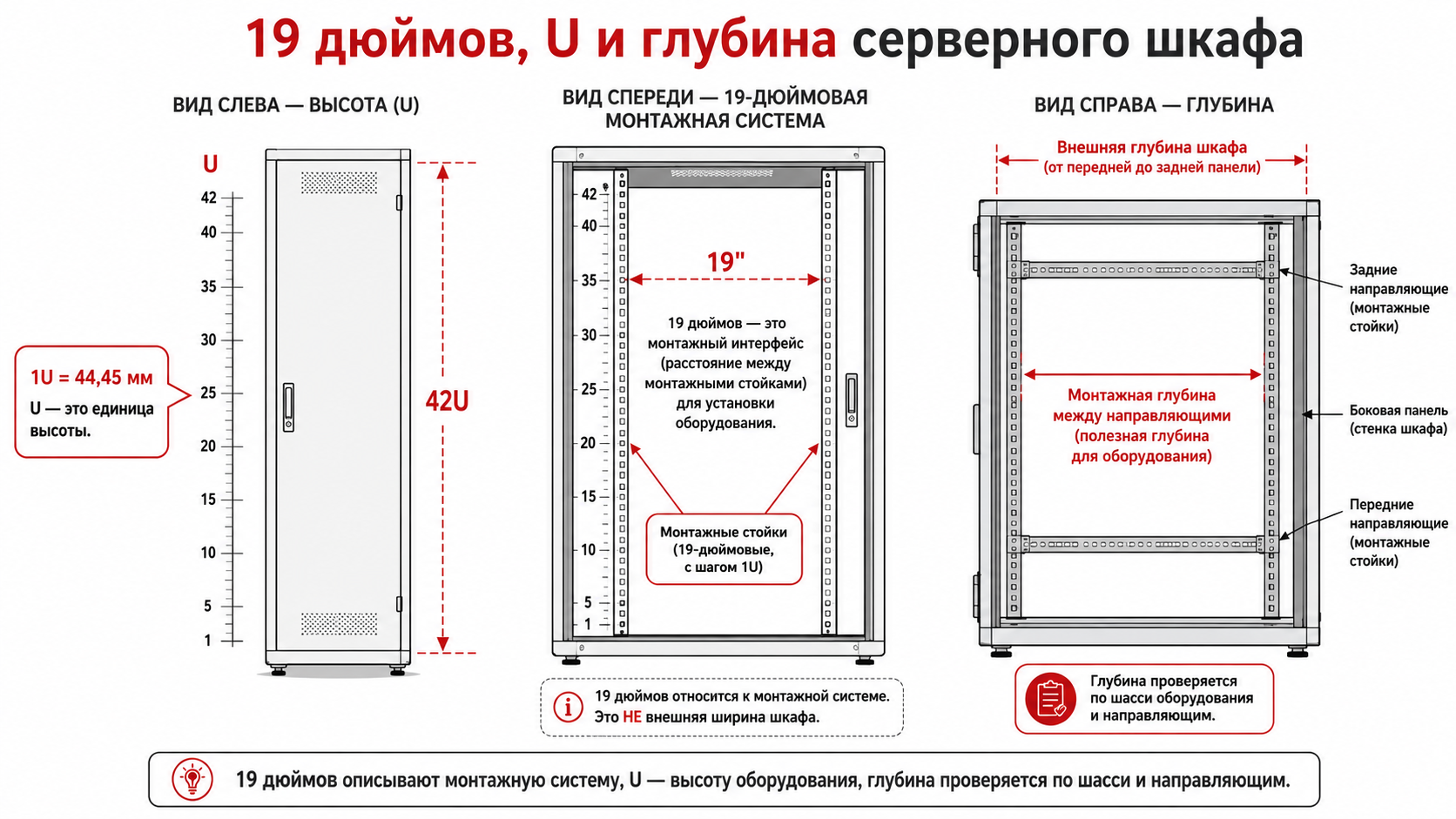

1. Проверьте высоту и запас по месту
Начните с состава стойки. В один шкаф могут попасть серверы, СХД, коммутаторы, распределители питания, патч-панели, кабельные органайзеры, полки, ИБП и заглушки. Все это занимает место по высоте, поэтому считать шкаф только по количеству серверов нельзя.
2. Проверьте монтажную совместимость
Монтажная совместимость показывает, как оборудование крепится внутри шкафа. Для большинства корпоративных серверов, СХД и сетевого оборудования используют
У разных моделей могут отличаться монтажные профили, тип отверстий, крепеж и способ фиксации направляющих. Поэтому совместимость проверяют по документации конкретного оборудования: сервер может требовать определенный тип направляющих, а сетевое оборудование конкретные полки, кронштейны или отдельный комплект крепления.
Ширина шкафа при этом может быть больше 19 дюймов. Дополнительное пространство по бокам используют для вертикальных кабельных организаторов, распределителей питания и аккуратной разводки кабелей.

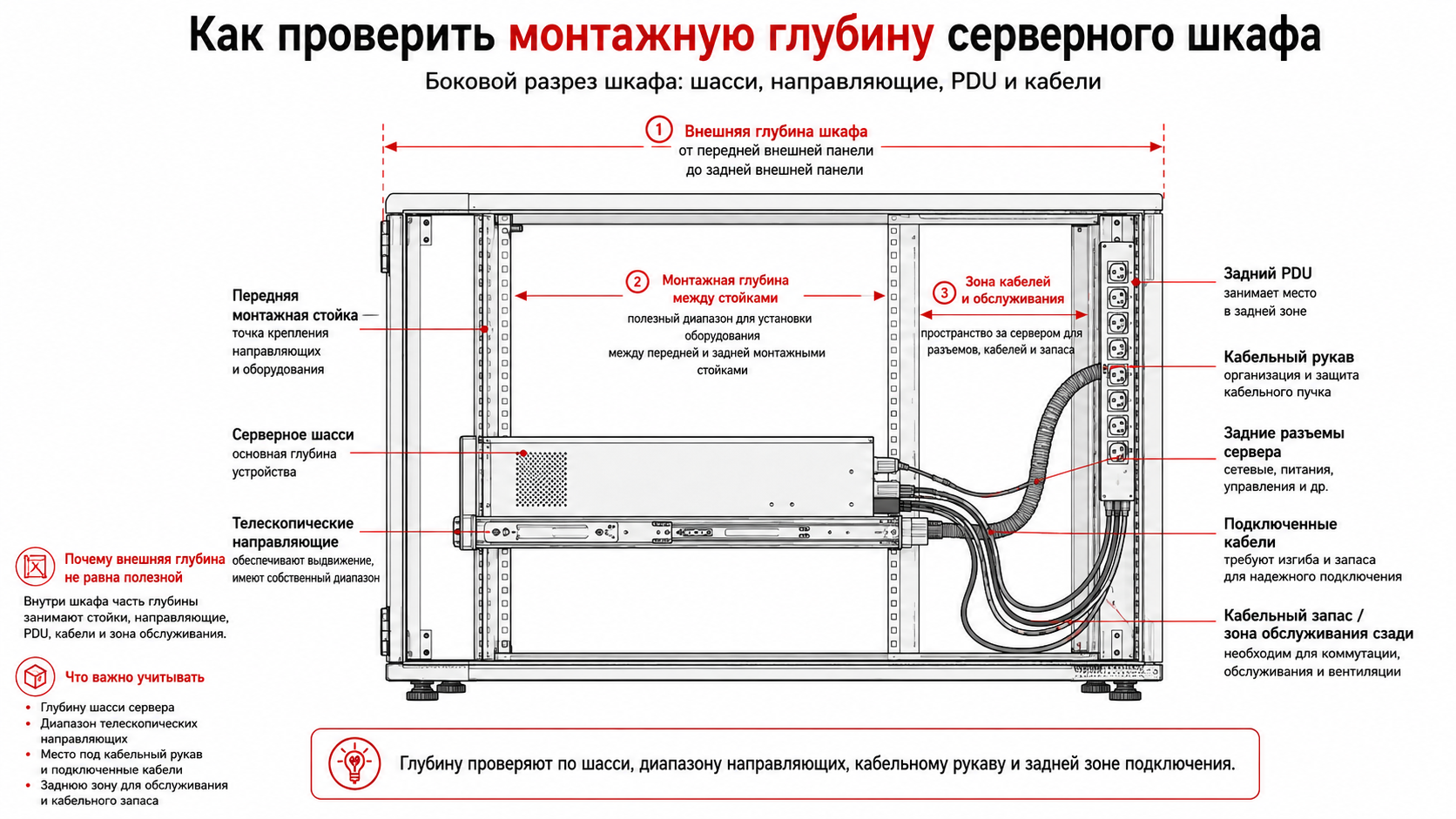

3. Проверьте глубину и направляющие
Глубину шкафа выбирают по полезному пространству для монтажа, а не только по внешнему размеру корпуса. Важно учесть длину сервера или СХД, диапазон установки направляющих и место за оборудованием.
В задней зоне остаются разъемы питания, сетевые порты, кабели, распределители питания и кабельный рукав, если он используется. Если места мало, оборудование может встать в шкаф, но доступ к подключению и обслуживанию станет неудобным.
4. Проверьте допустимую нагрузку
Параметр показывает, какую массу может выдержать шкаф в рабочем положении. Ее смотрят в паспорте конкретной модели. Если шкаф планируют перемещать уже после сборки, отдельно проверяют нагрузку для движения на роликах: она может отличаться от стационарной.
В расчет входит все, что окажется внутри: серверы, СХД, ИБП, батарейные модули, полки, распределители питания, кабели и крепеж. Тяжелое оборудование обычно размещают в нижней части шкафа, если это не противоречит документации производителя и схеме проекта.
5. Проверьте питание и распределение нагрузки
Питание шкафа считают по оборудованию, которое будет стоять внутри. У каждого элемента есть свое потребление, тип разъемов и требования к подключению. Поэтому важно смотреть не только суммарную мощность, но и схему распределения нагрузки.
В серверной стойке часто используют два независимых ввода питания. В этом случае оборудование с двумя БП подключают так, чтобы нагрузка распределялась между разными линиями. Это помогает сохранить работу стойки при отказе одного ввода, распределителя питания или БП, если такая схема поддерживается оборудованием и инфраструктурой помещения.
Отдельно проверьте число розеток, типы разъемов, допустимую нагрузку и возможность контроля потребления. Свободное место в шкафу не поможет, если для нового сервера уже нет подходящего подключения или запаса по мощности.
Для

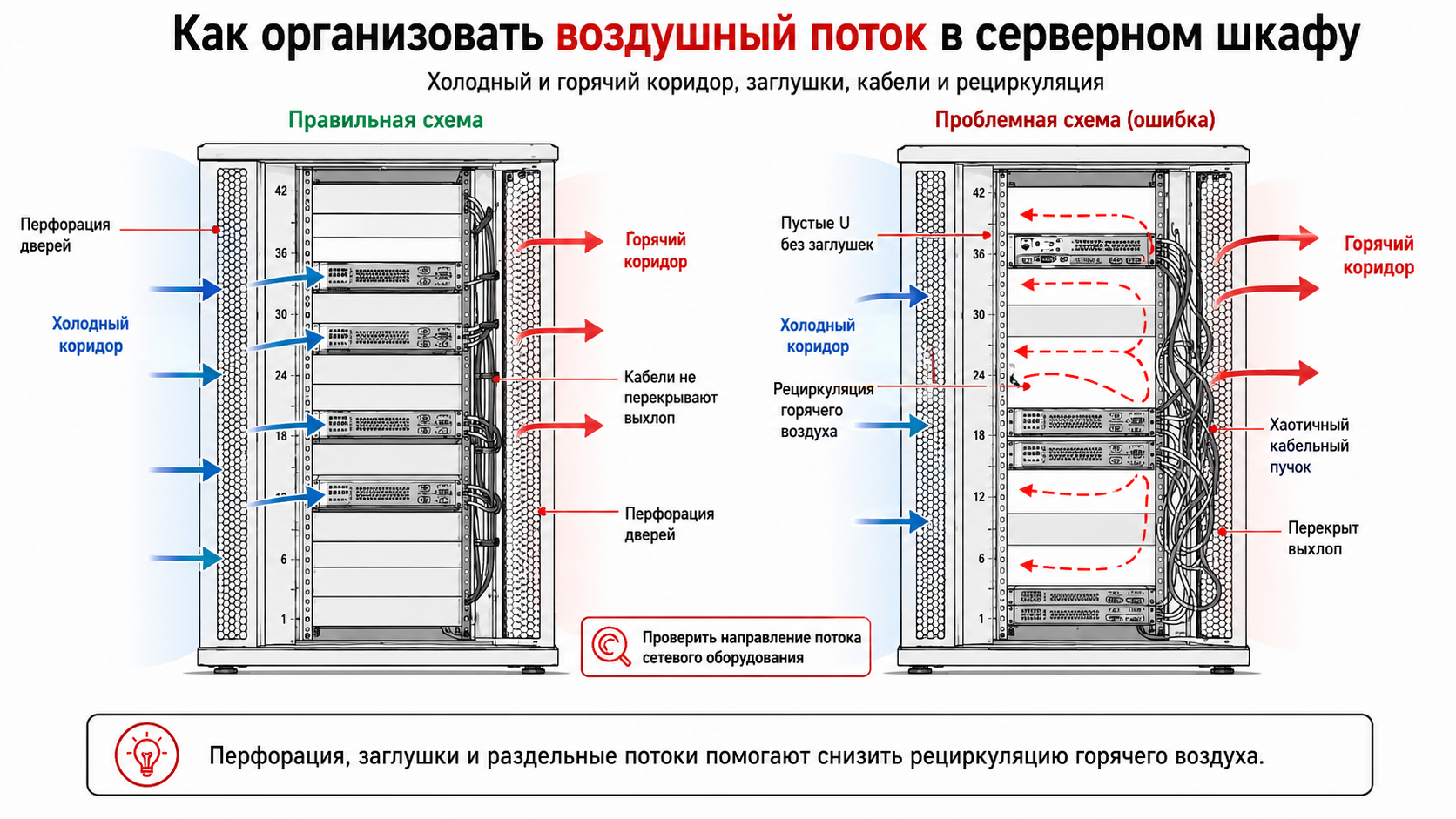

6. Проверьте охлаждение и воздушный поток
Охлаждение шкафа зависит от того, как воздух проходит через оборудование. У многих стоечных серверов поток идет спереди назад: холодный воздух поступает через переднюю часть, нагретый выходит сзади. Поэтому переднюю и заднюю зоны шкафа нельзя перекрывать кабелями, глухими панелями или слишком плотной укладкой оборудования.
Свободные места по высоте тоже влияют на охлаждение. Если часть шкафа остается пустой, ее закрывают заглушками. Так воздух проходит через оборудование, а не уходит в свободные промежутки. Это помогает снизить возврат нагретого воздуха к передней части стойки.
Сетевое оборудование проверяют отдельно. У части коммутаторов поток воздуха может идти сбоку или в обратном направлении. В таких случаях нужны подходящие воздушные направляющие или другая компоновка внутри шкафа.
Чем плотнее заполнена стойка, тем важнее заранее проверить схему охлаждения помещения, направление воздушного потока и прокладку кабелей. Даже правильно подобранный шкаф не решит проблему, если воздух не доходит до входов оборудования или горячий поток возвращается обратно.
7. Проверьте кабели и доступ для обслуживания
После монтажа должен оставаться нормальный доступ к шкафу: спереди, сзади и сбоку, если боковые панели участвуют в обслуживании. Проверьте, хватает ли места открыть двери, подойти к портам, заменить кабель, добраться до распределителей питания и вывести оборудование на направляющих.
Направляющие и кабельный рукав помогают обслуживать сервер без лишней разборки стойки. Но их возможности зависят от конкретной модели сервера и комплекта установки. Одни операции можно выполнить при выдвинутом сервере, для других потребуется доступ сзади или временное отключение части кабелей.
Если шкаф стоит вне защищенной серверной, отдельно учитывают физический доступ: замки, датчики открытия дверей и разграничение прав. Для распределенных площадок также стоит контролировать температуру, влажность и питание, чтобы оценивать состояние стойки без выезда на место.
Если список оборудования уже есть, отправьте его в CRABBIT. Мы сверим серверы, СХД и направляющие с параметрами шкафа, проверим совместимость и подготовим спецификацию под проект.
Типы шкафов под разные сценарии
| Сценарий | Что обычно рассматривают | Что проверить в первую очередь |
| Сетевой узел или филиал |
Настенный или напольный |
Глубину оборудования, допустимую нагрузку, вентиляцию, доступ к портам и возможность установки выбранного серверного оборудования |
| Корпоративная серверная | Напольный закрытый четырехстоечный шкаф под серверы, СХД и сетевое оборудование | Совместимость направляющих, монтажную глубину, допустимую нагрузку, распределители питания, кабельные трассы, перфорированные двери и доступ сзади |
|
Стойка с высокой плотностью оборудования или |
Шкаф с повышенной допустимой нагрузкой, плотным размещением оборудования и требованиями к высокой мощности на стойку | Мощность на стойку, распределители питания, воздушный поток, разделение холодного и горячего воздуха, массу оборудования и необходимость отдельной проработки охлаждения |
| OCP-инфраструктура |
|
Совместимость оборудования с |
Когда встречается 21-дюймовый Open Rack
В
Переход на
Чек-лист: частые ошибки при закупке
- Считать шкаф только по свободным U. В расчете должны быть серверы, СХД, коммутаторы, патч-панели, распределители питания, полки, ИБП, кабельные органайзеры и резерв под расширение.
- Выбирать шкаф только по глубине корпуса оборудования. Нужно проверить монтажную глубину: хватит ли места для направляющих, задних разъемов, кабелей, распределителей питания и кабельного рукава.
- Ориентироваться только на
19-дюймовый стандарт. Монтажный формат не отменяет проверку направляющих, крепежа, монтажных профилей и требований конкретного оборудования. - Считать перфорированные двери готовой системой охлаждения. Нужно учитывать направление воздушного потока, заглушки, кабельные препятствия, плотность установки и схему помещения.
- Оценивать питание без состава стойки. Для расчета нужны данные по конкретным устройствам: потребление, типы разъемов, распределители питания, резервирование и запас под развитие.
- Оставлять запас только по высоте. Свободные U не помогут, если уже ограничены питание, охлаждение, допустимая нагрузка шкафа или пространство для обслуживания.
- Выбирать
Open Rack как обычный шкаф большего размера.21-дюймовый Open Rack подходит для совместимой OCP-инфраструктуры, поэтому его проверяют вместе с оборудованием, креплением и схемой питания.
Что указать в техническом задании
| Данные | Что указать | Зачем |
| Оборудование | Модели и количество серверов, СХД, коммутаторов, ИБП и других устройств | Понять состав стойки |
| Высота | Занимаемую высоту в U по каждой позиции | Рассчитать занятое место и резерв по высоте |
| Габариты и масса | Размеры шасси и массу оборудования в рабочей конфигурации | Проверить монтажную глубину и допустимую нагрузку |
| Монтаж | Тип или артикулы направляющих, кабельных рукавов, полок и крепежа | Проверить совместимость со шкафом, монтажными профилями и направляющими |
| Охлаждение | Направление воздушного потока и расчетную тепловую нагрузку | Определить требования к дверям, заглушкам и воздушной схеме |
| Питание |
Потребляемую мощность, блоки питания, типы разъемов, линии |
Подобрать распределители питания и схему нагрузки |
| Кабели | Силовые кабели, сетевые подключения, подключения к СХД, ввод сверху или снизу | Спланировать кабельные трассы и организаторы |
| Помещение | Размеры проходов, доступ спереди и сзади, маршрут доставки | Проверить установку, подключение и обслуживание |
| Рост | Что планируется добавить на следующем этапе проекта | Заложить резерв по месту, питанию, охлаждению и нагрузке |
Вывод: сначала состав стойки, затем параметры шкафа
Серверный шкаф выбирают после того, как понятен состав стойки: какое оборудование будет установлено сейчас, что может появиться позже и какие условия есть в помещении. Только после этого имеет смысл сравнивать высоту, монтажную глубину, допустимую нагрузку, питание, охлаждение и доступ для обслуживания.
Такой порядок помогает избежать ошибок в спецификации. Шкаф должен подходить не только по монтажному формату, но и по реальной сборке.
Для подготовки ТЗ лучше собрать данные по оборудованию, площадке и плану расширения заранее. Тогда поставщик сможет предложить шкаф под конкретную задачу, а не просто ближайшую модель с подходящей высотой.
Следующий шаг
Если инфраструктура уже собрана частично и параметры стойки приходится восстанавливать по факту, можно начать с аудита
Вопросы и ответы
Зависит от конкретного сервера, направляющих и схемы подключения. Нужно проверить монтажную глубину, длину шасси, кабельный рукав, задние разъемы, кабели и распределители питания. Для части глубоких стоечных серверов шкафа на 800 мм может быть недостаточно.
Да, но запас лучше считать по плану развития, а не по условному проценту. Если позже появятся серверы, СХД, коммутаторы или дополнительные распределители питания, под них нужно заранее заложить место по высоте, питанию, охлаждению и нагрузке.
Нет. Перфорированная дверь помогает воздуху проходить через шкаф, но сама по себе не решает задачу охлаждения. Нужно учитывать направление воздушного потока, плотность оборудования, заглушки, прокладку кабелей, подачу холодного воздуха и отвод нагретого воздуха из помещения.
Открытая стойка дает быстрый доступ к оборудованию и подходит для контролируемых помещений. Закрытый шкаф дополнительно защищает оборудование дверями и панелями, помогает организовать кабели и ограничить физический доступ. Выбор зависит от помещения, требований к доступу, охлаждения и состава оборудования.
Можно только после проверки глубины, массы, крепления и допустимой нагрузки шкафа. Настенные модели чаще используют для сетевого оборудования, патч-панелей и небольших ИБП. Стоечный сервер может не подойти по глубине, весу или требованиям к обслуживанию.
Нагрузка в ЦОДе растет, а существующая система охлаждения уже не удерживает оборудование в допустимом режиме. Причина может быть в движении воздуха, плотности отдельных стоек, работе холодильного оборудования или внешнем контуре отвода тепла.
