Подключение сервера к СХД: схемы, выбор и настройка для скорости и надежности

Правильное подключение сервера к СХД определяет надежность, скорость и масштабируемость всей ИТ-инфраструктуры. Ошибка на этом этапе приводит к простоям, потерям данных и неэффективным затратам. В этой статье мы разберем основные схемы подключения: от прямого соединения (DAS) и каскадирования до сетевых технологий iSCSI. Вы получите четкое руководство по выбору оптимальной схемы под ваши задачи виртуализации, баз данных или файловых хранилищ.


В этой статье:

• Какие схемы подключения СХД к серверу обеспечивают максимальную скорость и надежность
• iSCSI или прямое подключение (DAS/SAS): что выбрать для оптимальной производительности и стоимости
• Каскадное подключение СХД: как правильно настроить и в чем его преимущества
• Как выбрать схему подключения для обеспечения масштабируемости и отказоустойчивости
• Что важно при интеграции нескольких СХД в одну инфраструктуру
• Какие ошибки важно избегать при настройке подключения по iSCSI
• Заключение и итоговые рекомендации

Какие схемы подключения СХД к серверу обеспечивают максимальную скорость и надежность?

Скорость и надежность обеспечиваются выбранной архитектурой подключения и правильной реализацией отказоустойчивости внутри этой архитектуры. Для максимальной скорости и минимальных задержек используйте прямое подключение SAS DAS Dell MD1400 или выделенную сеть Fibre Channel SAN. Для баланса скорости, гибкости и стоимости выбирайте iSCSI на выделенной Ethernet-сети, желательно 10 Гбит/с и выше.

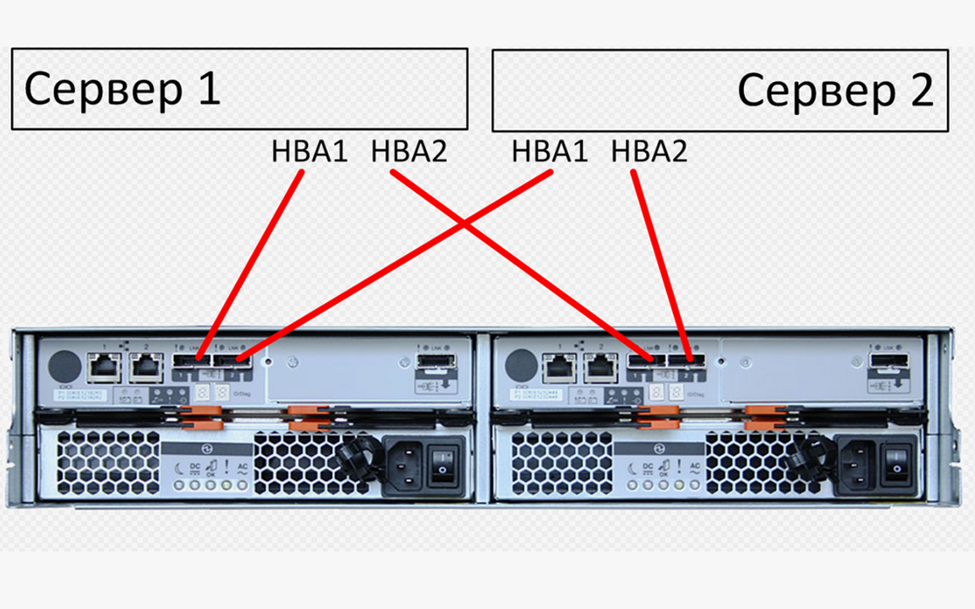

Каждый сервер должен подключаться к СХД минимум по двум независимым физическим кабелям через разные сетевые карты (HBA, NIC) или порты контроллера. На стороне сервера (ОС или гипервизора) необходимо настроить Multipath I/O (MPIO). Это ПО обеспечивает автоматическое переключение при сбое и балансировку нагрузки между каналами.

Пример: при подключении к Dell ME4024 по iSCSI используйте две сетевые карты на сервере, два коммутатора и две целевые порты на СХД. Настройте MPIO в VMware vSphere или Windows Server.

Краткий вывод: Максимальные скорость и надежность достигаются комбинацией высокоскоростной архитектуры (SAS/FC) и обязательной настройки избыточных путей доступа (MPIO).

iSCSI или прямое подключение (DAS/SAS): что выбрать для оптимальной производительности и стоимости?

Выбор между сетевым (iSCSI) и прямым (DAS) подключением — это компромисс между гибкостью, производительностью и бюджетом.

Критерий	iSCSI (Сетевое, обычно SAN)	Прямое подключение (DAS / SAS)
Производительность	Высокая (на выделенной сети 10/25 Гбит/с), но добавляются задержки сетевого стека.	Максимально возможная, минимальная задержка за счет прямого протокола SAS.
Масштабируемость	Отличная. Легко подключить десятки серверов к общему пулу хранения.	Ограниченная. Обычно один или два сервера на массив. Каскадирование имеет пределы.
Гибкость и управление	Высокая. Централизованное управление томами (LUN), легко переназначать ресурсы между серверами.	Низкая. Данные физически «привязаны» к конкретному серверу или паре серверов в кластере.
Стоимость внедрения	Средняя/Высокая (требуются совместимые СХД, часто — отдельные коммутаторы).	Относительно низкая. Не нужны дорогие FC-коммутаторы или адаптеры.
Идеальный сценарий	Виртуализация (VMware, Hyper-V), кластерные приложения, среды, где несколько серверов используют общее хранилище.	Высокопроизводительные СУБД на отдельном сервере, хранилища для резервных копий, бюджетные решения «один сервер — одно хранилище».

Краткий вывод: Выбирайте iSCSI/SAN, когда нужна гибкость, централизация и масштабируемость для нескольких серверов. Выбирайте прямое подключение SAS DAS, когда приоритет — максимальная производительность и минимальная стоимость для 1–2 серверов.

Каскадное подключение СХД: как правильно настроить и в чем его преимущества?

Подключение СХД напрямую или каскадом — это последовательное соединение нескольких дисковых полок, например, Dell MD1400 или MD2412 к одному контроллеру основного массива или серверу.

Основное преимущество — экономия. Один HBA-контроллер или порт на СХД поддерживает подключение нескольких JBOD-полок, что позволяет наращивать емкость без покупки дополнительных дорогих контроллеров или лицензий на порты.

• Соблюдайте лимиты вендора. У каждого производителя есть четкое ограничение на количество полок в цепочке и общее количество дисков, например, не более 4 полок в цепочке.
• Используйте два независимых каскада для отказоустойчивости. Всегда создавайте две параллельные цепочки подключения от разных контроллеров (Контроллер A -> Полка 1 -> Полка 2; Контроллер B -> Полка 1 -> Полка 2). Это обеспечит доступность данных при отказе одного контроллера или кабеля.
• Качество компонентов. Используйте только сертифицированные кабели SAS и следите за их длиной.

Краткий вывод: Каскадное подключение — это эффективный способ масштабирования емкости DAS, но оно требует строгого соблюдения правил вендора и обязательной настройки двух избыточных цепочек для надежности.

Как выбрать схему подключения для обеспечения масштабируемости и отказоустойчивости?

Планируйте схему подключения с прицелом на будущий рост. Закладывайте избыточность с первого дня.

• Оцените рост данных. Если объем данных растет быстро (более 20–30% в год), выбирайте архитектуру, которую легко масштабировать: iSCSI/SAN или DAS с поддержкой каскадирования. Например, Dell ME5084 легко масштабируется добавлением дисковых полок Dell ME412.
• Выбирайте подходящую СХД. Для растущей инфраструктуры лучше подходят универсальные системы, такие как Dell Unity 480F. Они позволяют по мере роста добавлять не только дисковую емкость, но и протоколы (например, начать с iSCSI, а позже добавить FC или файловые сервисы).
• Для iSCSI закладывайте выделенные коммутаторы с запасом портов и используйте технологии Ethernet, повышающие надежность LACP. Для DAS убедитесь, что у сервера достаточно портов на HBA-контроллере для будущего каскадирования.

Краткий вывод: Масштабируемость закладывается выбором архитектуры – SAN предпочтительнее для роста, а отказоустойчивость — это всегда избыточность контроллеров, кабелей, коммутаторов и их правильная программная настройка (MPIO).

Что важно при интеграции нескольких СХД в одну инфраструктуру?

Такая задача возникает при консолидации, модернизации или использовании разнородного оборудования.

• Используйте системы с единой панелью управления или сторонние решения для мониторинга всех массивов. Это нужно для оперативного реагирования на сбои.
• Планируйте, как данные будут перемещаться между разными СХД. Возможно, старый массив Dell MD станет целевым хранилищем для бэкапов с нового Dell Unity.
• Убедитесь, что серверы имеют корректный доступ только к необходимым им томам. Разные СХД не должны «конфликтовать» за ресурсы на одном сервере без ведома администратора.

Краткий вывод: Интеграция нескольких СХД требует особого внимания к централизованному мониторингу, планированию потоков данных и четкому разграничению доступа.

Какие ошибки важно избегать при настройке подключения по iSCSI?

iSCSI — мощный, но требовательный к настройке протокол. Типичные ошибки ведут к нестабильной работе.

• Самая грубая ошибка — передача трафика iSCSI через общую офисную сеть. Это убивает производительность и безопасность. Всегда выделяйте под iSCSI изолированную VLAN или физическую сеть с отдельными коммутаторами и сетевыми картами на серверах.
• Отсутствие настройки Jumbo Frames. Для повышения эффективности на сетевых адаптерах, коммутаторах и цели iSCSI на СХД нужно включить и согласовать Jumbo Frames (обычно MTU 9000). Без этого сетевой стек работает неоптимально.
• Игнорирование MPIO. Подключение по единственному сетевому пути сводит на нет все преимущества отказоустойчивости СХД. Обязательно настройте Multipath I/O в соответствии с рекомендациями производителя вашего оборудования.

Краткий вывод: Успех iSCSI зависит от изоляции сети, тонкой настройки Jumbo Frames и обязательного включения MPIO. Пренебрежение этими пунктами — гарантия проблем.

Заключение и итоговые рекомендации

Для высокопроизводительных и простых задач выбирайте прямое подключение SAS DAS. Для создания гибкой, масштабируемой и отказоустойчивой инфраструктуры для нескольких серверов покупайте iSCSI SAN на базе систем типа Dell ME4 серии или Unity.

Помните: любая схема требует настройки избыточности. Проектирование подключений «впритык», без учета будущего роста и резервирования, — прямая дорога к простоям.
