SFP-модуль: устройство, виды и совместимость

В коммутаторах, серверных сетевых адаптерах и СХД для подключения линий связи используют сменные приемопередатчики. Один из распространенных форматов — SFP. От выбранного варианта зависит, с каким портом и линией сможет работать оборудование.

В статье разберем назначение таких модулей, их основные типы и различия, а также принципы подбора и причины проблем при подключении.

В этой статье:

• Что такое SFP
• Для чего используют SFP
• Как устроен SFP и как он передает данные
• Какие типы SFP бывают
• Чем отличаются SFP, SFP+ и SFP28
• Как подобрать SFP под оборудование и линию
• Почему соединение через SFP может не работать
• Вопросы и ответы

Что такое SFP

SFP (Small Form-factor Pluggable) — форм-фактор компактных сменных приемопередатчиков для сетевого оборудования. Они устанавливаются в специальные порты и позволяют подключать коммутаторы, маршрутизаторы, серверные сетевые адаптеры и другие совместимые устройства к оптическим или медным линиям связи.

Конкретные возможности зависят от исполнения приемопередатчика и самого устройства. Различаются поддерживаемые среды передачи, скорости, расстояния и другие параметры, которые подробнее разберем дальше.

Чем SFP-порт отличается от устанавливаемого модуля

SFP-порт — разъем на корпусе оборудования. В него устанавливается сменный приемопередатчик, к которому затем подключается кабель.

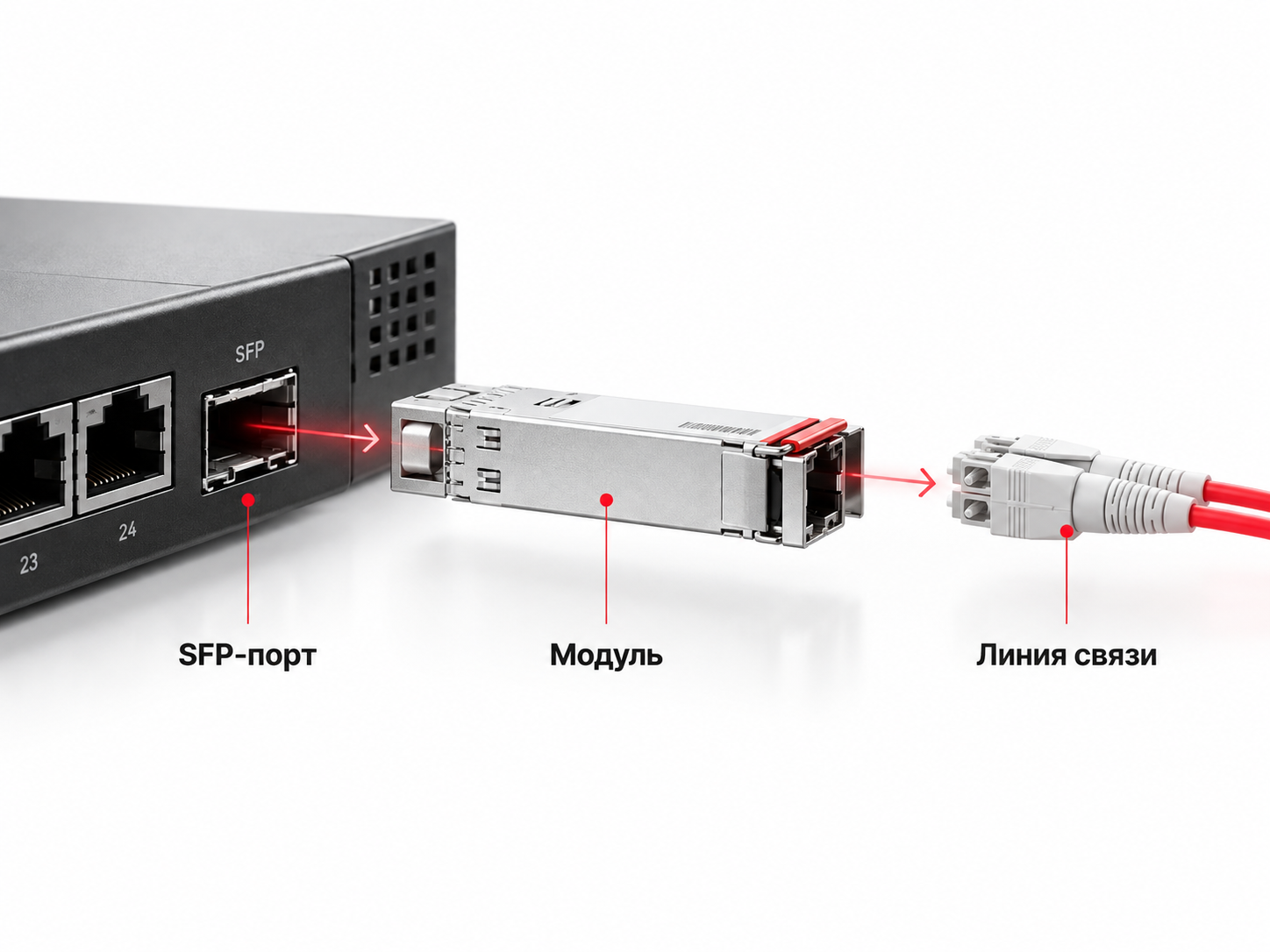

Схему соединения можно представить так:

сетевое устройство → SFP-порт → приемопередатчик → кабель

Порт является частью коммутатора, маршрутизатора или сетевого адаптера. Приемопередатчик подбирают отдельно с учетом возможностей разъема и параметров линии. Физическое соответствие по размеру само по себе не гарантирует совместимость.

Для чего используют SFP

SFP используют для подключения сетевого оборудования к линии связи через сменный приемопередатчик. Нужный вариант подбирают под конкретную сеть, при этом коммутатор, маршрутизатор, серверный адаптер или другое совместимое устройство менять не требуется.

На практике SFP применяют, чтобы:

• соединять коммутаторы между стойками, помещениями, этажами или зданиями;
• подключать серверы к сети через адаптеры с соответствующими портами;
• подключать СХД к коммутаторам в поддерживаемых схемах Ethernet или Fibre Channel;
• прокладывать оптические линии на участках, где медное соединение не подходит по расстоянию или требованиям сети;
• использовать медное подключение через соответствующий приемопередатчик, если его поддерживает оборудование.

При подборе учитывают параметры линии и возможности порта. Поэтому один и тот же сетевой узел может работать с разными поддерживаемыми приемопередатчиками под конкретную схему подключения.

Telegram-канал CRABBIT

В Telegram короче, живее и по делу

Серверы, СХД и информационная безопасность: короткие разборы, новости и полезные материалы для работы.

Подписаться на канал →

Серверы СХД ИБ

Как устроен SFP и как он передает данные

Внутри оптического SFP есть передающая и приемная части, управляющая электроника и память с данными о модуле. Передатчик формирует световой сигнал для отправки по волокну, а приемник получает сигнал с другой стороны линии и преобразует его обратно в электрический.

Упрощенно устройство можно показать так:

Электрический интерфейс
↓
Управляющая электроника и память
↙︎    ↘︎
Передатчик    Приемник
↓    ↑
Оптический разъем
↓    ↑
Оптоволокно

При передаче данные поступают от сетевого оборудования в электрической форме. Передающая часть преобразует сигнал в световой и направляет его в волокно. На другом конце линии приемная часть второго модуля выполняет обратное преобразование.

В передающей части обычно находятся источник света и управляющая электроника, в приемной — фотодетектор и усилительная схема. Память хранит сведения о характеристиках модуля. У части моделей также доступны диагностические данные, например температура, напряжение и уровень оптического сигнала.

У медных SFP оптического тракта нет. Данные передаются по медной линии, а внутри работает электроника, которая связывает порт устройства с кабелем.

Какие типы SFP бывают

Оптические приемопередатчики различаются по типу волокна, количеству волокон в линии и рабочим длинам волн. Эти параметры учитывают при подборе под существующую кабельную инфраструктуру и расстояние между устройствами.

Одномодовые и многомодовые

Многомодовые модели работают с многомодовым волокном. Их обычно используют на сравнительно коротких участках, например внутри серверной или здания.

Одномодовые рассчитаны на одномодовое волокно и применяются в том числе на более протяженных линиях. Допустимое расстояние зависит от характеристик конкретного исполнения.

На обоих концах соединения тип приемопередатчика должен соответствовать используемому волокну.

Двухволоконные и одноволоконные

В двухволоконной линии одно волокно передает данные в одном направлении, второе — в обратном.

Одноволоконные модели, или BiDi, работают по одному волокну. Для передачи и приема используются разные длины волн. Поэтому такие приемопередатчики подбирают парой: длина волны передачи одного должна соответствовать длине волны приема другого.

CWDM и DWDM

CWDM и DWDM применяют, когда по одному оптическому волокну нужно одновременно передавать несколько каналов. Каждый из них работает на своей длине волны.

В CWDM интервалы между каналами шире. В DWDM они расположены плотнее, поэтому по одному волокну можно передать больше каналов. Для объединения сигналов перед отправкой и их разделения на другой стороне линии используют дополнительное оптическое оборудование.

Такие решения нужны, например, когда существующее волокно уже проложено, а количество соединений необходимо увеличить без прокладки новых линий.

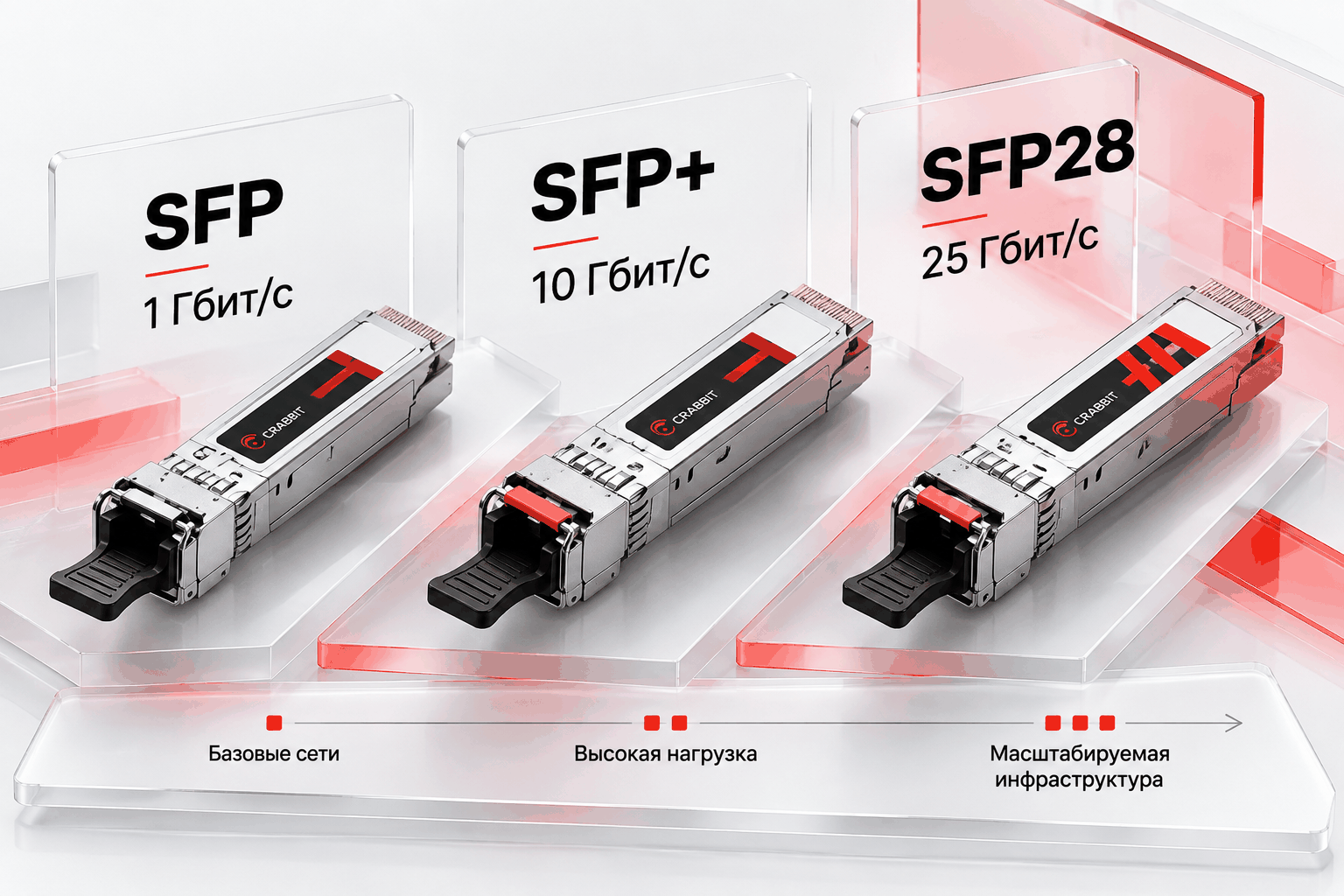

Чем отличаются SFP, SFP+ и SFP28

Эти форматы относятся к одному семейству, но рассчитаны на разные режимы работы сети.

Поддержка меньшей скорости определяется возможностями конкретного порта. Например, один разъем SFP+ может работать только на 10 Гбит/с, другой — на 1 и 10 Гбит/с. Для SFP28 встречаются порты с режимами 10/25 Гбит/с или 1/10/25 Гбит/с.

Поэтому при установке приемопередатчика другого формата нужно проверить характеристики сетевого устройства. Одинаковый размер разъема сам по себе не означает, что нужный режим будет поддерживаться.

Как подобрать SFP под оборудование и линию

При подборе нужно проверить обе стороны соединения: возможности оборудования и параметры кабельной трассы. Удобнее идти по порядку, чтобы не обнаружить несовместимость уже после установки.

Определить порт, стандарт и скорость

Сначала проверяют, какие приемопередатчики поддерживает коммутатор, сетевой адаптер или СХД. Важно учитывать не только обозначение порта и скорость, но и сетевой стандарт. Например, требования для Ethernet и Fibre Channel могут различаться.

Доступные режимы смотрят для конкретной модели оборудования и нужного разъема.

Сверить кабельную линию

Следующий шаг зависит от уже проложенной инфраструктуры. Для оптического соединения уточняют тип волокна, для медного — категорию и характеристики кабеля.

Здесь же проверяют разъемы на кабеле и приемопередатчике. Они должны подходить друг к другу без изменения существующей трассы.

Учесть расстояние и потери сигнала

Заявленная дальность должна быть больше фактической длины линии. Для короткого соединения этого часто достаточно для первичного подбора.

На протяженной трассе учитывают весь оптический бюджет: потери в волокне, разъемах, сварках, разветвителях и других элементах между передатчиком и приемником. Поэтому выбирать модель только по указанному расстоянию рискованно.

Согласовать параметры на двух концах

Для обычной оптической линии сверяют рабочую длину волны и характеристики приемопередатчиков с обеих сторон.

Для BiDi проверяют парность: длина волны передачи одного должна соответствовать длине волны приема второго. В сетях CWDM и DWDM дополнительно учитывают номер или длину волны нужного канала.

Проверить совместимость с устройством

Даже при подходящих параметрах линии конкретная модель может не поддерживаться сетевым оборудованием. Поэтому перед установкой сверяют совместимость приемопередатчика с коммутатором, адаптером или СХД и нужным портом.

Если для эксплуатации важен контроль состояния линии, отдельно смотрят наличие цифровой диагностики. Для установки вне обычных помещений также проверяют допустимый температурный диапазон.

Почему соединение через SFP может не работать

Причину проще искать по тому, как ведет себя оборудование. Основных ситуаций три: установленный приемопередатчик не определяется, порт видит его, но связь не появляется, либо соединение периодически пропадает и дает ошибки.

Оборудование не определяет приемопередатчик

Сначала проверяют, появился ли установленный компонент в интерфейсе управления и журнале событий. Если устройство его не видит, возможны несколько причин:

• модель не поддерживается оборудованием;
• требуется другая версия программного обеспечения;
• компонент установлен неплотно;
• сам приемопередатчик или порт неисправен.

Полезно переставить заведомо рабочий экземпляр в тот же разъем или проверить подозрительный компонент на другом совместимом устройстве. Так можно быстрее понять, где находится неисправность.

Модуль определяется, но связь не появляется

В такой ситуации сначала проверяют состояние самого порта и кабельное соединение. Порт может быть отключен в настройках, а в двухволоконной линии передача и прием могут оказаться подключены в одинаковые каналы с двух сторон.

Дальше сверяют параметры обоих концов соединения с выбранной схемой. Если они уже проверялись при подборе, внимание стоит переключить на саму трассу: повреждения кабеля, сильные изгибы, загрязненные разъемы и слишком большие потери сигнала.

При наличии цифровой диагностики полезно посмотреть мощность передаваемого и принимаемого сигнала. Значение за допустимыми пределами помогает сузить поиск до оптической линии или одного из приемопередатчиков.

Связь пропадает или появляются ошибки

При нестабильной работе в первую очередь проверяют уровень сигнала и счетчики ошибок на порту. Рост ошибок вместе с низкой принимаемой мощностью может указывать на проблемы в оптической трассе.

Частые причины — загрязнение разъемов, повреждение или сильный изгиб волокна, плохое соединение на участке трассы и неисправный приемопередатчик. Для медной линии дополнительно проверяют кабель и параметры соединения на обоих устройствах.

Диагностику удобно вести по цепочке: модуль → порт → кабельная линия → второй конец соединения. Такой порядок помогает последовательно исключать возможные причины и не менять сразу несколько элементов.
